產品概述
TSWA型臥式多級離心泵是我公司在TSW型泵的基礎上吸收國內外多種多級離心泵的優點改進而成的新一代產品,符合JB/T53058-93質量標準。由于采用了優秀的水力模型及低轉速電機,因而具有高效節能、運行平穩、噪聲低、振動小等優點,同時,易損件壽命成倍增長大六延長了泵的使用壽命。
產品特點
該泵是我廠開發生產的節能系列產品，共有5個品種40個規格，溫度80℃以下，流量：5-300m3/h 揚程：20-240m轉速1450r/min
產品用途
該泵主要適用于城市高層建筑給排水及消防用水,工廠、礦山給排水,遠距離輸水,生產工藝循環中用水,暖通空調循環、船舶工業，生活用水等多種用途。
|
型號 |
級數 |
流量Q | 揚程 H （m） |
電機功率 （KW） |
真空吸程 HS米 |
|
| （m3/h） | （L/S） | |||||
| 50TSWA | 2 | 18 | 5 | 18.4 | 2.2 | 7.2 |
| 3 | 18 | 5 | 27.6 | 3 | ||
| 4 | 18 | 5 | 36.8 | 4 | ||
| 5 | 18 | 5 | 46 | 5.5 | ||
| 6 | 18 | 5 | 55.2 | 5.5 | ||
| 7 | 18 | 5 | 64.4 | 7.5 | ||
| 8 | 18 | 5 | 73.6 | 7.5 | ||
| 9 | 18 | 5 | 82.8 | 7.5 | ||
| 75TSWA | 2 | 36 | 10 | 23 | 5.5 | 7.2 |
| 3 | 36 | 10 | 34.5 | 7.5 | ||
| 4 | 36 | 10 | 46 | 11 | ||
| 5 | 36 | 10 | 57.5 | 11 | ||
| 6 | 36 | 10 | 69 | 15 | ||
| 7 | 36 | 10 | 80.5 | 15 | ||
| 8 | 36 | 10 | 92 | 18.5 | ||
| 9 | 36 | 10 | 103.5 | 18.5 | ||
| 100TSWA | 2 | 69 | 19.2 | 31.2 | 11 | 7 |
| 3 | 69 | 19.2 | 46.8 | 15 | ||
| 4 | 69 | 19.2 | 62.4 | 22 | ||
| 5 | 69 | 19.2 | 78 | 30 | ||
| 6 | 69 | 19.2 | 93.6 | 30 | ||
| 7 | 69 | 19.2 | 109.2 | 37 | ||
| 8 | 69 | 19.2 | 124.8 | 45 | ||
| 9 | 69 | 19.2 | 140.4 | 45 | ||
| 125TSWA | 2 | 90 | 25 | 43.2 | 22 | 6.8 |
| 3 | 90 | 25 | 64.8 | 30 | ||
| 4 | 90 | 25 | 86.4 | 45 | ||
| 5 | 90 | 25 | 108 | 55 | ||
| 6 | 90 | 25 | 129.6 | 75 | ||
| 7 | 90 | 25 | 151.2 | 75 | ||
| 8 | 90 | 25 | 172.8 | 90 | ||
| 9 | 90 | 25 | 194.4 | 90 | ||
| 150TSWA | 2 | 155 | 43 | 60 | 45 | 7.7 |
| 3 | 155 | 43 | 90 | 75 | ||
| 4 | 155 | 43 | 120 | 90 | ||
| 5 | 155 | 43 | 150 | 110 | ||
| 6 | 155 | 43 | 180 | 132 | ||
| 7 | 155 | 43 | 210 | 155 | ||
| 8 | 155 | 43 | 240 | 180 | ||
| 9 | 155 | 43 | 270 | 180 | ||

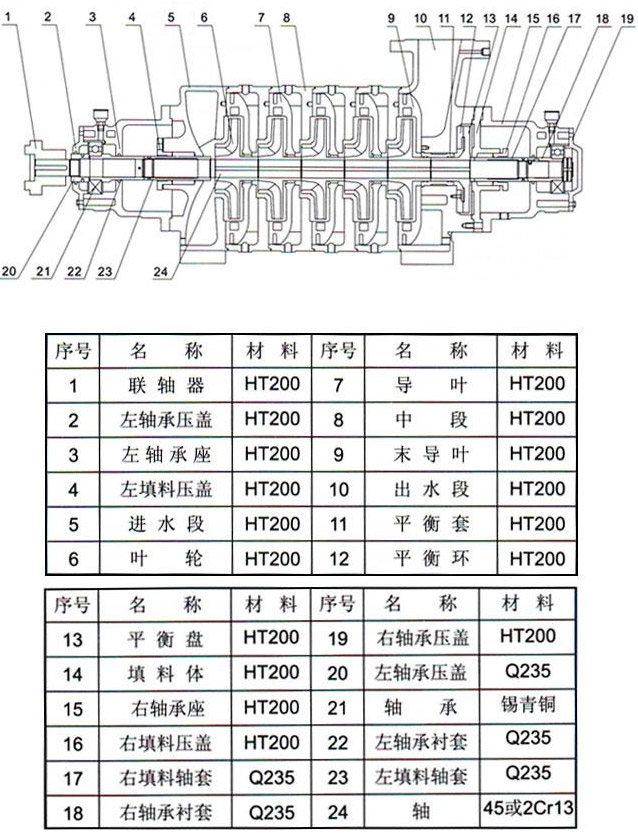

結構圖
