1W型單級漩渦泵是供吸送清水和物理化學性質類似于水的液體之用，使用液溫不得超過80℃，常用于鍋爐給水的配套，在造船、輕紡、化工、冶金、機械制造、水產養殖、固定消防穩壓、熱交換機組、農業遠程噴灌等各工農業部門都有廣泛的應用。

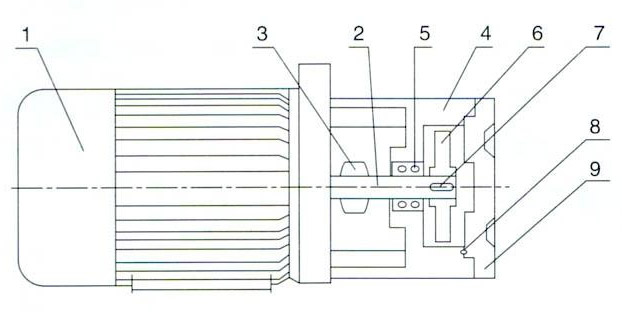

 結構圖

1、Y系列電動機：直接與水泵聯接傳送功力,采用優質電機。
2、泵軸：為電機加長軸，確保了軸的同心，使泵運行平衡無噪音，采用鍍鉻處理，增加了使用壽命。
3、擋水圈：防止因密封漏水而使電機進水。
4、泵體：巧妙設計，既美觀又高效，增強了泵的運行穩定性和壽命。
5、特別機械密封：運行壽命長，不泄漏.對軸無磨損.不積水垢。
6、葉輪：用合金銅制成.銑有閉式葉片。高效率.可靠性好，井經過高精度的動靜平衝檢測，運行更加平衡。
7、葉輪鍵：緊密聯接葉輪與泵軸，并便于安裝與拆卸。
8、 0型密封：橡膠制品.有效保證泵的密封性。
9、泵蓋：美觀高效。既維護泵體密封的完整性，又利于安裝檢修。
